產品描述

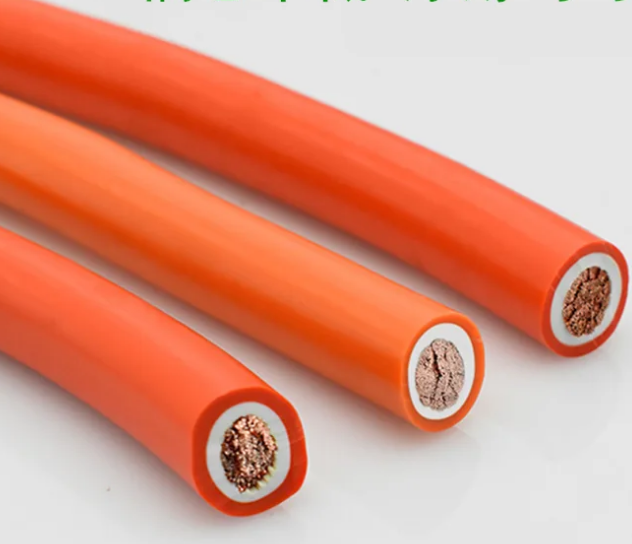

新能源汽車電纜EV
產品結構·多股裸銅線或鍍錫絞線絞合軟導體
裸銅線性能參考GB/T 3953-2009；鍍錫銅線性能參考GB/T4910-2009標準；導體的結構參考GB/T3956-2008 或客戶的要求
·硅橡膠絕緣
絕緣材料性能參考GB/T2951-2008；成品電線電纜的外徑參考GB/T2951-2008；成品電線電纜電性能參考 GB/T3048-2007
技術數據·溫度范圍：-60~＋180℃
·額定電壓：U0/U 600V/900V；1000V/1500V
·測試電壓：5000V
· 彎曲半徑：電纜直徑小于或等于10mm時，不小于電纜外徑的 4 倍；當電線直徑大于10mm而小于或等于20mm時，不小于電纜外徑的 6 倍；當電纜直徑大于20mm時，不小于電纜外徑的 8 倍
·絕緣電阻：≧100MΩ/KM
·耐輻射性：up to 20 x 106 cJ/kg (up to 20 Mrad)
產品特性 ·具有優良的環保性，無味無毒，極好的抗血栓性、生物惰性；優良的電絕緣性能；耐高溫，長期使用溫度180℃。短時間耐溫可以220℃，耐低溫，***低使用溫度為-60℃；耐油及化學試劑性，硅橡膠具有中等的耐油、耐溶劑性能；耐高溫硅橡膠電纜在高溫環境下電氣性能穩定，抗老化性能好，使用壽命長。可在長期潮濕環境中使用，電性能及防水、防霉性能優越；硅橡膠非常柔軟，具有良好的彈性，彎曲性能優良，且柔軟，便于安裝。
·可選-燃燒氣體的腐蝕性（無鹵素） 符合 DIN VDE 0482第 267 部分，DIN EN 50267-2-2，IEC 60754-2（等效DIN VDE 0472 第 813 部分）；火災中的行為無火焰?zhèn)鞑?yīng)符合 DIN VDE 0482-332-1-2，DIN EN 60332-1-2,IEC 60332-1（等效DIN VDE 0472 part 804 測試方法 B)
·不含有害物質，符合ROHS標準
應用范圍·連接高壓電池，電控單元及電動機；
·空調，輔助加熱等高壓電器內部連接線
·電池PACK系統BMS內部連接電線
·充電口與電池組或充電器之間。
技術參數
| 導體 | 絕緣體 | 電氣特性 | ||
| 線規 mm2 | 導體構造 | 直徑 | 殼成外經 mm | ***大導體直流電阻 DC20℃ Ω/km |
| 16 | 513/0.20 | 5.5 | 8 | 0.16 |
| 25 | 795/0.20 | 7 | 9.8 | 0.74 |
| 35 | 1121/0.20 | 8 | 11.4 | 0.53 |
| 50 | 1592/0.20 | 9.6 | 13.5 | 0.37 |
| 70 | 2257/0.20 | 11.2 | 17 | 0.26 |
