產品描述

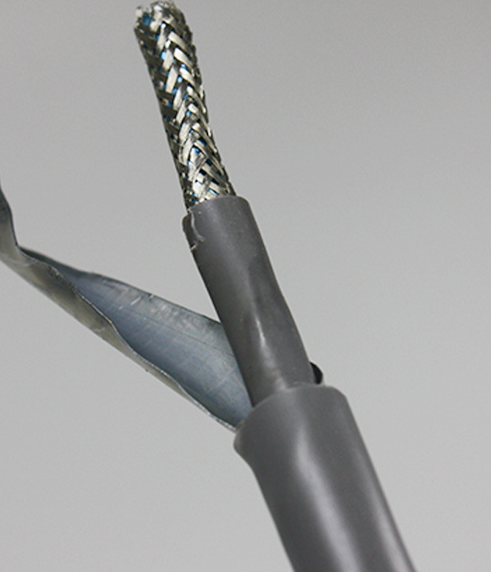

通訊鎧裝網絡電纜RS-485-23
1. 產品說明
RS-485是從RS-232、RS-422通訊協議電纜演變提升而來，可替代RS-232、RS-422類型產品，是產品性能出眾的一種產品。
可用于各種復雜的工業自動化控制網絡通訊，可采用二線與四線方式。二線制可實現真正的多點雙向通信。
2. 產品型號及名稱
型號 | 名稱 |
RS-485-23 | RS-485-23通訊網絡電纜（鎧裝） |
3. 產品參數
型號規格 | 結構（㎜） | 電纜外徑（㎜） | 特性阻抗(Ω) |
RS-485 | 2*24AWG（12/0.15） | 7.7 |
120±10 |
2*18AWG（16/0.254） | 8.2 | ||
RS-485（23） | 2*18AWG（1/1.01） | 12.3 |
4. 產品性能
具有較強的抗干擾性能，可應用于各種復雜的工業自動化控制網絡通訊。
用于多點互聯時非常方便，可省掉許多信號線，可支持32個驅動器和32個接收器。
具有超長的傳輸距離，在19kpbs下能創術1200米，如采用增加中繼的方法對信號進行放大，***多可加入8個中繼，
可傳輸距離達9600米。
特性阻抗為120歐姆，電纜附有獨立的TC接地導線，是傳輸RS-485、RS-232、RS-422通訊協議的專用電纜。
敷設條件，可根據環境要求，-40℃~90℃
允許***小彎曲半徑＞10D
鎧裝雙屏蔽型電纜，可用于鼠害嚴重以及有防雷防爆要求的場所，彎曲半徑＞15D
