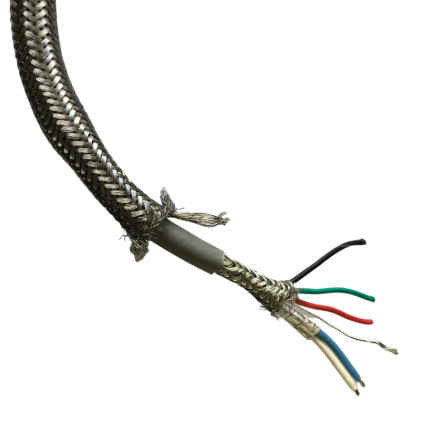

稱重傳感器專用高精度配套電纜SZYFPV-2 2×19/0.16+3×19/0.20
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
稱重傳感器專用高精度配套電纜SZYFPV-2 2×19/0.16+3×19/0.20
一、產品用途及特點
POWERCELL PDX承重傳感器專用, 橋式傳感器 / 汽車衡稱重傳感器 / 數字稱重傳感器專用高精度配套電纜。
產品詳情
二、產品型號
SZYFPV-2 2×19/0.16+3×19/0.20
三、產品標準
企業標準
四、稱重傳感器專用高精度配套電纜SZYFPV-2 2×19/0.16+3×19/0.20使用特性
1、 彎曲半徑：10倍電纜外徑
2、 抗拉強度：成纜拉斷力≥800N
3、 阻燃等級：成品電纜能通過GB/T18380.12-2008規定的阻燃試驗
五、主要技術指標
1， 額定電壓(V) ：300V
2， 溫度范圍(℃)：-40℃～85℃
3， 產品外徑：8.7±0.3mm
4，主要電性能參數見下表：
20℃時***大直流電阻(Ω/Km) | 數據線芯不大于55Ω/km 電源線芯不大于40Ω/km 內屏蔽不大于250Ω/km 內屏蔽接地線不大于75Ω/km 不銹鋼絲外屏蔽不大于300Ω/km 外屏蔽接地線不大于15Ω/km |
20℃時***小絕緣電阻(MΩ.Km) | 絕緣線芯間及線芯與屏蔽間500MΩ·km |
耐電壓 | 線芯間及線芯與屏蔽間50Hz、1000V AC、1min電壓不擊穿 （在極限情況下承受50Hz、2000V AC、1min電壓不擊穿） |
阻抗 | 數據線單元在1MHz時特性阻抗為：（120±12）Ω |
分布電感 | 1kHz數據線單元：線芯間電感不大于0.85μH/m，線芯與屏蔽間不大于0.64μH/m |
分布電容 | 1kHz數據線單元：線芯間電容不大于40pF/m，線芯與屏蔽間不大于100pF/m。 |
延遲時間 | 數據單元芯線延遲時間不大于5nS/m |
注：1，電纜外徑可以按用戶要求定做；2，可根據實際使用情況調整相關性能參數。
